Schwingungsisolierung
Problemstellung:
Verminderung des Einflusses von Schwingungen
Amplituden und Kräfte möglichst klein halten
zwei Richtungen:
Übertragung von Schwingungen (z.B. durch Unwuchten) auf den Boden (
aktive Isolierung
)
Übertragung von Bodenschwingungen auf die Maschine (
passive Isolierung
)
Rechnungen und Ergebnisse in beiden Fällen sehr ähnlich
betrachten i.f. nur aktive Schwingungsisolierung
Bodenkräfte beim Schwinger mit Unwucht:
Amplitude der Erregerfunktion war

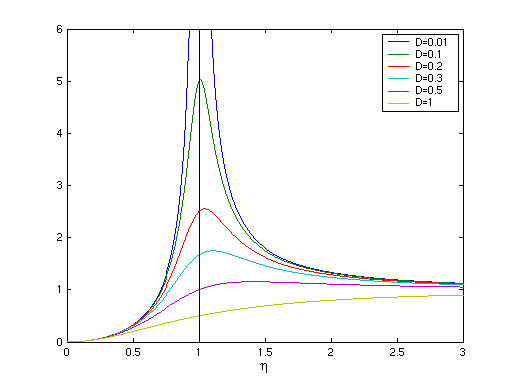

Auslenkung
Kraft R auf den Boden durch Feder und Dämpfer übertragen →

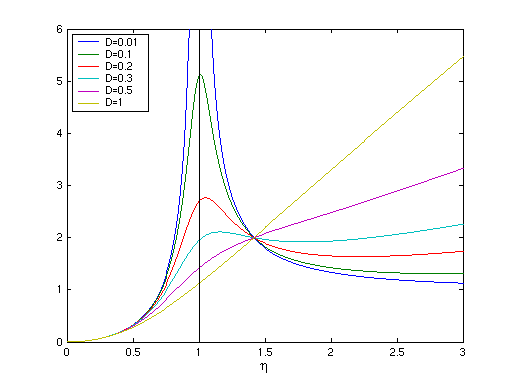

Addition der beiden Winkelfunktionen ergibt für die Amplitude der Kraft
Interpretation des Ergebnisses:
kleine Auslenkung → η
2
V klein
kleine Kraft →
klein
Maßnahmen bei bestimmten Bereichen von η
<< 1
für jeden Wert von D gut
≈ 1
möglichst hohe Dämpfung erforderlich
≈
fast unabhängig von D
>>
möglichst geringe Dämpfung erforderlich
Problem bei großem η
starke Resonanz beim Hochfahren der Maschine mit kleiner Dämpfung
Lösungsverfahren
Resonanzbereich möglichst schnell durchlaufen
abschaltbare Dämpfung, am Anfang zugeschaltet
Aufgaben:
Aufgabe 22
klein
