Ortsdiagramm

• Ortsraum-Darstellung:
  • Grundveranschaulichung von Schwingungen
  • x(t) über t
• Beispiele für periodische Anregungsfunktionen:

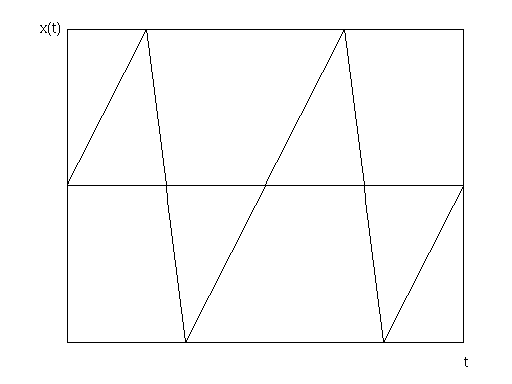

  • Sägezahnschwingung

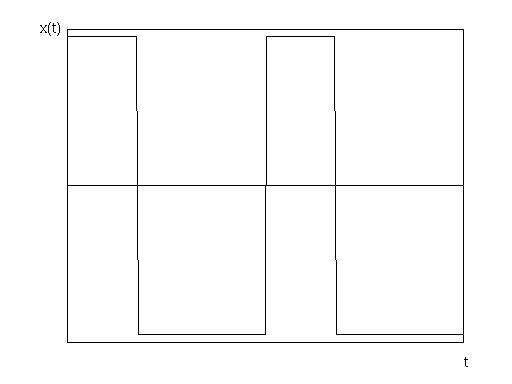

  • Rechteckschwingung

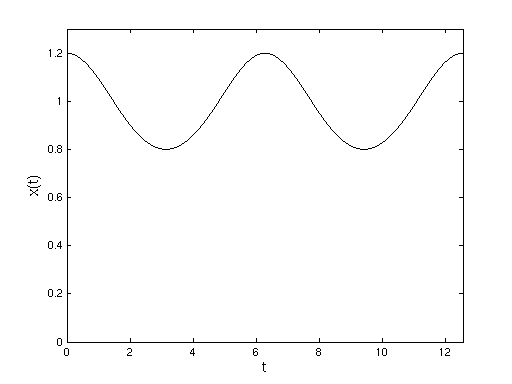

  • Bewegung eines Schubkurbelantriebs (s. Aufgabe 3)

• Beispiele für nichtperiodische Anregungsfunktionen:
  • Dirac-Impuls
    • ganz kurzer Impuls
    • idealisiert: nur bei 0
    • δ(t) = 0 für t ≠ 0
    • hat bestimmte Stärke (= Fläche unter dem Graphen)
    •

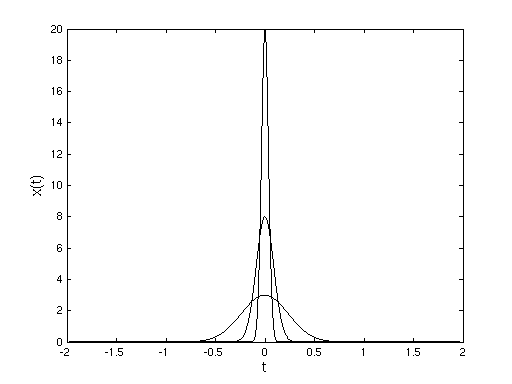

    • keine Funktion, sondern Grenzwert immer schmalerer und höherer Impulse

    • wichtige Eigenschaft
    •

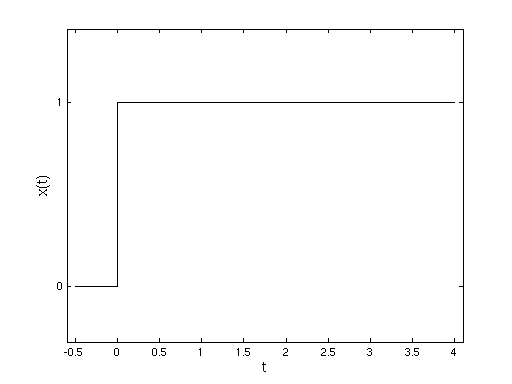

  • Sprungfunktion σ(t)
