Arbeiten mit Storage und Release-Gate

• Modellierung einer Fabrik:
  • vereinfacht nach Argesim-Benchmark C14
    • Fabrik produziert rund um die Uhr
    • drei feste Produkttypen 1/2/3
    • Produktionszeit exponentiell mit tMean
    • Fabrik beliefert zwei Distributoren
    • am Eingang kommen Bestellungen mit Attributen für Produkt und Distributor
    • keine Prüfung auf Bestand

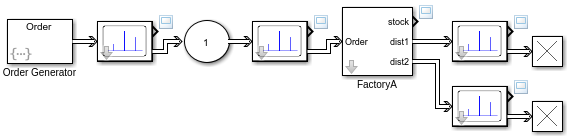

  • Gesamtmodell factory
    •
    • Order Generator erzeugt Bestellungen mit Attributen Product und Distributor

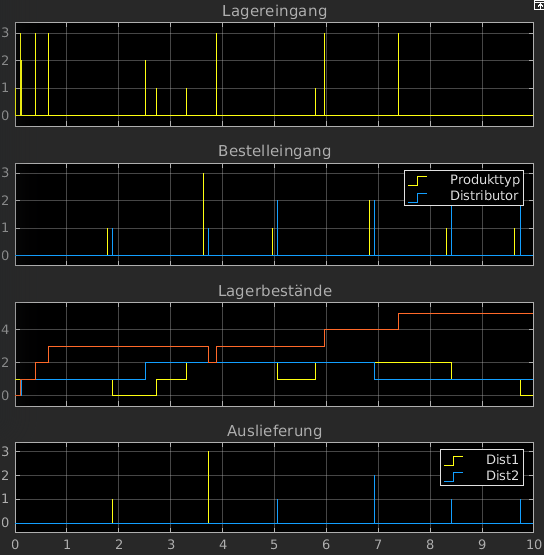

  • Ergebnis
    •
  • kleiner Trick
    • Server zwischen Produkttyp- und Distributor-Anzeige
    • → im Osci übersichtlich nebeneinander dargestellt
    • vgl. Anzeige Bestelleingang

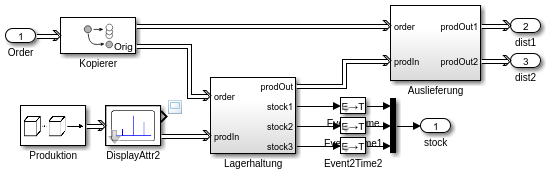

• Implementierung der Komponente FactoryA:
  • Aufbau
    •
  • Produktion füllt Lager auf
  • Bestellungen werden einmal kopiert
  • ein Exemplar geht zur Lagerhaltung
    • entsprechendes Produkt kommt aus dem Lager
  • zweites Exemplar geht zur Auslieferung
    • schickt Produkt vom Lager an Distributor gemäß Bestellung
  • Ausgang des Lagerbestands als Vektor
    • für Darstellungs- und Testzwecke
    • für Erweiterung um eine Bestandsprüfung
• Implementierung der Komponente Auslieferung:
  • Aufbau
    •
  • aus order wird Distributor abgelesen (in Server)
    • als Message an Output Switch geschickt
    • steuert Ausgangs-Port der Factory
  • Vorsicht Nullserver (Server mit tS = 0)
    • wird hier eingesetzt wegen Entry Action
    • können problematisch sein (vgl. [9])
    • speichern bei blockiertem Ausgang eine bzw. mehrere Entities
    • hier unkritisch, da Ausgang nie blockiert ist

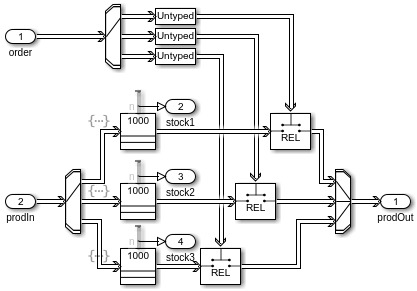

• Implementierung der Komponente Lagerhaltung:
  • Aufbau
    •
  • Produkte, nach Typ sortiert, in Speicherbausteinen (Entity Store) gesammelt
    • Entities im Store ohne Reihenfolge
    • alle Entities können auf einmal den Store verlassen
    • Queue statt Store wäre hier genauso gut
    • Store nützlich bei Erweiterung (alle Typen in einem Store)
  • Release Gate lässt bei Eintreffen einer Message genau eine Entity durch
  • order wird durch Output Switch auf entsprechenden Produkttyp geroutet
  • Problem
    • Release Gate verlangt Message (Anonymous Entity)
    • order ist structured (hat Attribute)
  • Lösung mit "Converter" Untyped
    • ist ein Generator mit Generation method = Event-based
    • erzeugt Entity mit Type anonymous
• Ergänzungen:
  • Store und Selection Gate (A19, testFactory5)
  • Arbeiten mit Timern (A17, sendmessage3A)
    • Simulink Function getTime() liefert t
    • Attribute speichern z.B. Ein- und Austrittszeiten
    • Auswerteblock berechnet Statistik
  • Probleme in SimEvents
    • Fehler bei komplexen gleichzeitigen Events (testDistributor1A/B)
    • stoppt bei zu vielen gleichzeitigen Events pro Block (supplychain1)
