Arbeiten mit Attributen

• Beispiel reworking:
  • Idee
    • Anteil p von Werkstücken im Server defekt
    • müssen zurückgeführt werden
    • implementiert durch Entity-Attribut isOk (1 = ok, 2 = defekt)

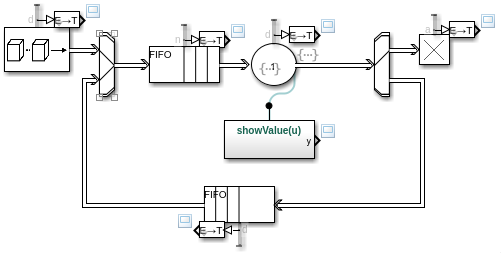

  • Modell reworkingA
    •

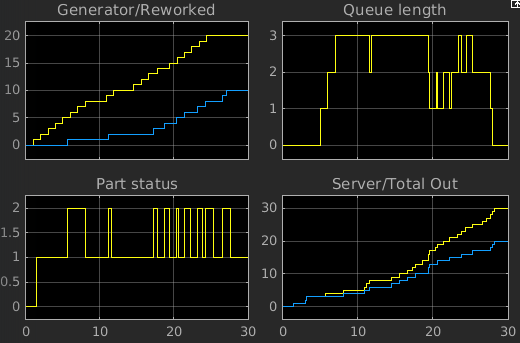

  • Ergebnis
    •
• Attribute definieren:
  • immer im Generator
    • in Entity Type: Structured Entity
    • Attribute id und isOk definieren
  • Entity hat einen Datentyp (hier einfach Entity)
    • verschiedene Attribute → verschiedene Datentypen → verschiedene Namen
• Attributewerte ändern:
  • in Event actions
  • hier im Server bei Service complete
    • pd = 0.3;  probability of defect
      if rand() < pD
        entity.isOk = 2;  % defect
      else
        entity.isOk = 1;  % ok
      end
• Attributwerte als Parameter verwenden:
  • häufig direkt über Block-Parameter
  • etwa bei Output Switch
    • Switching criterion: From attribute
    • Switch attribute name: isOk
  • muss Werte 1, 2 haben (oder mehr bei mehr Ausgängen)
• Attributwerte als Wert verwenden:
  • Grundprinzip
    • Action ruft Simulink Funtion auf mit Attribut-Wert als Parameter
    • Simulink Funtion gibt Wert an Ausgang
  • Block Simulink Function
    • normales Atomic Subsystem mit In-/Out-Ports
    • zusätzlich interne "Anschlüsse" ArgIn/ArgOut
    • definieren Funktions-Parameter und -ergebnis
    • kann von verschiedenen Blöcken aufgerufen werden, u.a. von Actions
  • Simulink Function im Beispiel
    • Deklaration: showValue(u)  (kein Rückgabewert!)
    •
    • vom Aufrufer übergebener Wert u wird am Port y ausgegeben
  • Exit action des Servers
    • showValue(entity.isOk);
• Attributwerte als Message verwenden:
  • Message = Zahl als einfache Entity
    • verwendet für Kontrolleingänge
    • Zahl nach Message mit Message Send
    • Message nach Zahl mit Message Receive

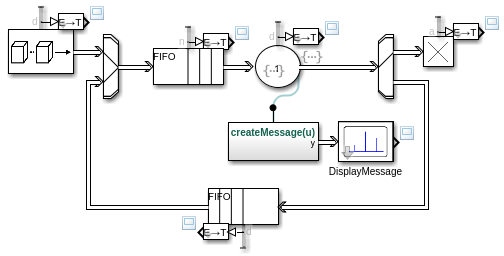

  • verwendet in reworkingB für bessere Ausgabe
    •

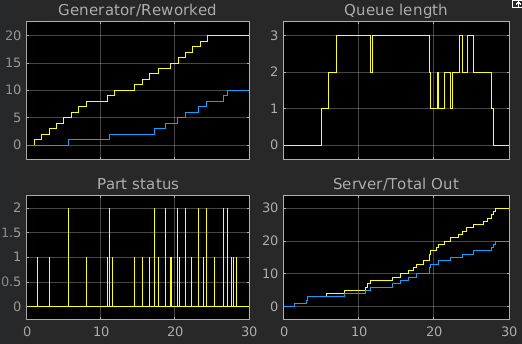

    • mit Ausgabe
    •
  • Simulink Function im Beispiel
    • Deklaration: createMessage(u)  (kein Rückgabewert!)
    •
    • vom Aufrufer übergebener Wert u wird am Port y als Message ausgegeben
  • Exit action des Servers
    • createMessage(entity.isOk);
  • Message kann Kontroll-Eingänge steuern (etwa Gate oder Switch)

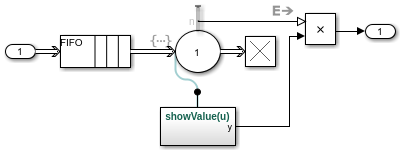

• DisplayMessage:
  • Aufgabe
    • gibt bei einlaufender Message am Ausgang kurzen Impuls zur Anzeige im Osci
    • mein Ersatz für Attribute Scope aus SimEvents 4
  • Implementierung
    •
    • einlaufende (Message-)Entities durchlaufen Puffer-Queue
    • Server hat sehr kurze Servicezeit (w = 0.001)
    • gibt Belegung n (1 oder 0) über Statistikausgang aus
    • gibt Attribut isOk über Entry-Funktion showValue(entity); und Simulink Function aus
    • Ausgang enthält kurze Peaks der Höhe isOk
