Das Hubble-Weltraum-Teleskop

• Sternhaufen NGC6624: Vergleich Erd-Aufnahme -Hubble-Aufnahme
  • Warum Teleskop im Weltraum:
    • Verschmieren durch Athmosphäre begrenzt Auflösung
    • Pechschwarzer Himmel
    • UV

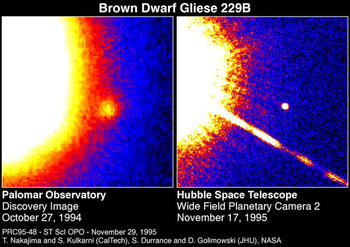

  • Vergleich Mount Palomar-Aufnahme - HST
  •
  • Brauner Zwerg, 18 LJ entfernt, etwa so groß wie Jupiter

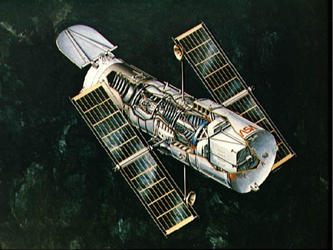

• Aufbau des Hubble-Teleskops
  •
  • Großes Spiegel-Fernrohr mit 2.4 m Spiegel-Durchmesser
  • Abmessungen: 13.1 m x 4.3 m
  • Strahlengang
  • 2 Kameras (WFPC, FOC), 2 Spektrographen
  • Klappe gegen Sonnenlicht
  • 12x2.4 qm Solarzellen mit 4.1 kW
  • Ausrichtung im Weltraum schwierig
  • 16 von 3 Mio gespeicherten Sternen zum Zielen
• Start des Hubble-Teleskops mit Shuttle STS-31
  •
  • Gestartet am 29. April 1990,
  • mehr als 2 Jahre Verzögerung durch Challenger-Katastrophe
• Das Hubble-Teleskop über der Ladebucht
  •
  • Blick zum Ende des Shuttle (Tragflächen, Düsen)

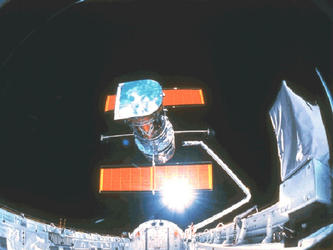

• Das Hubble-Teleskop wird ausgesetzt
  •
  • ausgesetzt in 600 km Höhe
• Das Teleskop fliegt über Südamerika
  •
  • Sonnensegel völlig entfaltet
  • fliegt über Südamerika (Anden, Bildausschnitt etwa 1000km)
• Auswirkung des defekten Hauptspiegels
  •
  • Hochgenaues neues Meßverfahren (1/100 mm)
  • Maßstab (Stange) 1.3 mm falsch, da Lack am Ende abgeplatzt
  • Vergleich mit einfacher Methode zeigte Fehler !
• Reparatur-Mission: Das Hubble-Teleskop ist eingefangen
  •
  • geplante Routine-Wartung gleich Reparaturmission
  • 12.4.93: HST ist eingefangen und am Shuttle befestigt
  • Erde: Madagaskar
• Zwei Astronauten beim ersten von fünf EVAs
  •
  • zwei Teams a 2 Astronauten arbeiten abwechselnd
  • körperliche Schwerstarbeit
  • Astronaut am Roboterarm befestigt

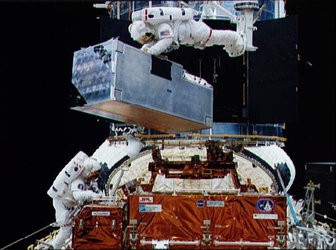

• Die Korrekturlinse wird eingesetzt
  •
  • telefonzellengroße Vorschaltlinse (COSTAR) wird eingesetzt

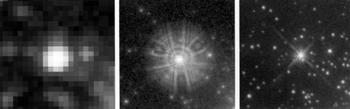

• Auflösungsvermögen des reparierten Teleskops
  •
  • Stern in einer Magellanschen Wolke: Erde/Hubble vorher/nachher
  • weitere Hubble-Service-Missionen
    • Feb 1997 STS-82 u.a. neue Spektrographen und IR-Kamera (Nicmos)
    • Dez 1999 STS-103 Gyros!, Computer
    • Mar 2002 STS-109 ACS (statt WFPC2), Power Controller, Nicmos Cooler
    • Mai 2009 STS-125 WFC3, COS (UV-Spektrograph, an Stelle von COSTAR), Gyros
    • außerdem jedes Mal Anheben der Umlaufbahn (10 km )
