Der Carnot-Prozess im TS-Diagramm

• Carnot-Prozess:
  • 2 Isothermen, 2 Isentropen

  • Energien:
    • zugeführte Wärme Q₁₂ = Fläche(12ba)
    • abgeführte Wärme Q₃₄ = - Fläche(43ba)
    • Nutzarbeit W_car = - Fläche(1234)
  • Wirkungsgrad:

    η	= (- Wcar)/Q12
    	= Fläche(1234)/Fläche(12ba)

• Vergleich mit anderen Kreisprozessen:

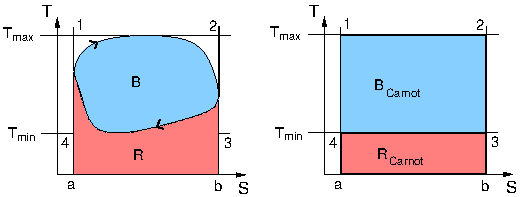

  • beliebiger Kreisprozess im T-S-Diagramm
    •
  • (positive) Flächen B und R mit
    •

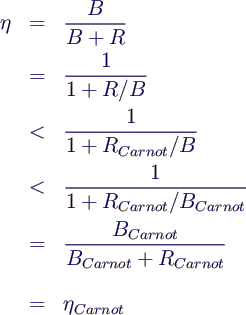

  • Wirkungsgrad
    •
  • Gesamtwirkungsgrad des Prozesses:

  • B < B_Carnot, R > R_Carnot  →
    •
  • Für alle Kreisprozesse, die zwischen den Temperaturen T_max und T_min arbeiten, ist der Wirkungsgrad höchstens gleich dem des Carnot-Prozesses.
