Grundformen reibungsbehafteter Strömung

• Strömung im Rohr:
• kritische Reynoldszahl
  • Re_krit = d / ν = 2320
• mit mittlerer Strömungsgeschwindigkeit
• = /A

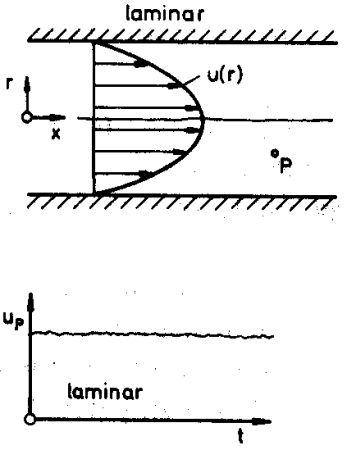

• laminare Strömung für Re < 2320

  • parabolische Geschwindigkeitsverteilung
  • Rohrreibungsverlust hängt nicht ab von der Rauheit der Rohrwand

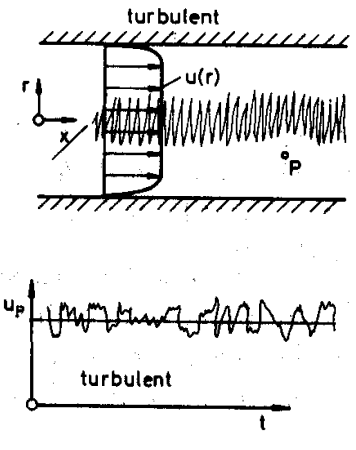

• turbulente Strömung für Re > 2320

  • Geschwindigkeitsverteilung wesentlich flacher
  • starke Änderung nahe der Rohrwand
  • Rohrreibungsverlust abhängig von der Rauheit der Rohrwand
  • quasistationär: Schwankungen von mittlerer Geschwindigkeit überdeckt
• Umströmung einer Kugel:

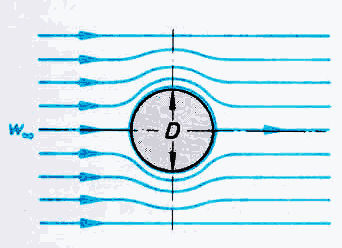

  • schleichende Umströmung bei Re < 1000

    • Strömung schließt sich hinter der Kugel
    • keine Wirbel
    • hohe Widerstandskraft

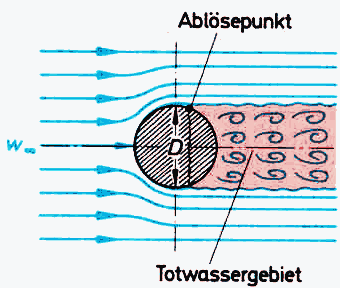

  • unterkritische Strömung bei 1000 < Re < 3 ·10⁵

    • laminare Grenzschicht um Kugel
    • Grenzschicht löst sich nahe der dicksten Stelle
    • großes Wirbelgebiet hinter der Kugel (Totwassergebiet)
    • mittlere Widerstandskraft

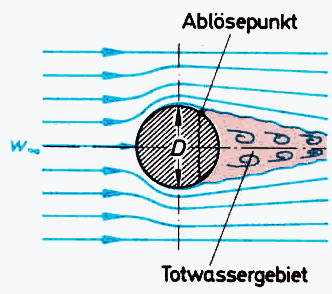

  • überkritische Strömung bei Re > 3 ·10⁵

    • turbulente Grenzschicht
    • Grenzschicht löst sich hinter der Kugel
    • kleines Totwassergebiet
    • sehr niedrige Widerstandskraft
• Aufgaben:
  • Aufgabe 7
  • Aufgabe 8
  • Aufgabe 9
