Beispiele gekoppelter Systeme

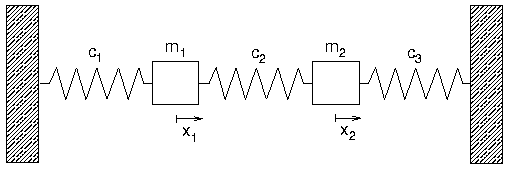

• Schwingerkette:
  • mehrere Massen-Feder-Systeme hintereinander

  • statisches Gleichgewicht bei x₁ = x₂ = 0
    • statische Kräfte (Federvorspannungen) tauchen in Bewegungsgleichung nicht auf
    • gilt auch für Gewichtskräfte → identische Gleichungen bei senkrechter Anordnung der Massen
  • Bestimmung der Kräfte auf jede Masse durch Freischneiden

  • Bewegungsgleichungen aus Kräftegleichgewicht
    •
  • grundlegende Darstellungsform
    •
  • Kopplung der Gleichungen durch die Federkräfte
• Starrer Körper auf zwei Federn:

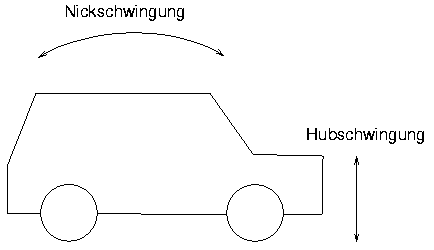

  • Beschreibung von Hub- und Nickschwingungen eines Kraftfahrzeugs

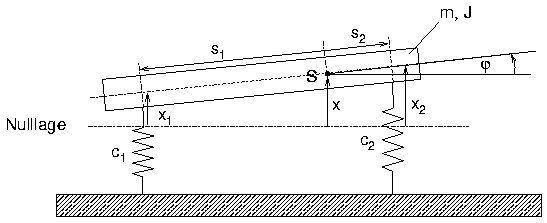

  • Ersatzsystem: starrer Körper mit Schwerpunkt S, Tragheitsmoment J

  • Ruhelage:
    • x₁ = x₂ = 0
    • bzw.
    • x = φ = 0
  • Kraft- und Momentenbilanz bzgl. S →
    •
  • bei kleinen Auslenkungen gilt
    •
  • Einsetzen liefert die Bewegungsgleichungen in x und φ
    •
    • Kopplung der Gleichungen durch die Federkräfte
  • Stattdessen erst x₁ und x₂ isolieren, dann x und φ eliminieren ergibt
    •
    • Kopplung der Gleichungen durch die Beschleunigungsterme
• Kompliziertere Beispiele:
  • Auto mit Berücksichtigung der Radkästen

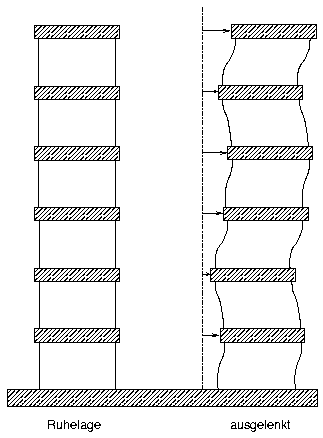

  • Biegeschwingungen eines Hochhauses

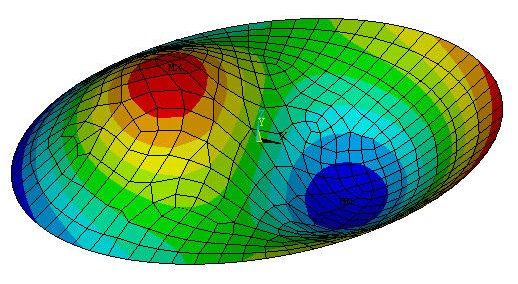

  • Finite-Elemente-Modell eines Werkstücks

• Aufgaben:
  • Aufgabe 1
  • Aufgabe 2
