Optische Instrumente
-

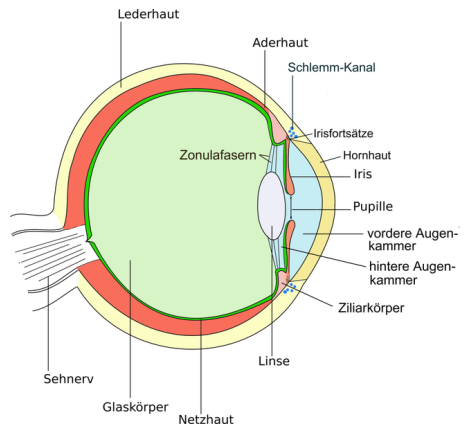

Auge
-
Abbildung hauptsächlich durch Hornhaut
- Linse verändert Brechkraft (Akkomodation)
-
entspanntes Auge
- auf unendlich eingestellt
- parallele Strahlen treffen sich auf der
Netzhaut
-
angespanntes Auge
- maximale Brechkraft
- auf geringste Entfernung eingestellt
(Nahpunkt)
- altersabhängig: 10 cm bei Kindern, 20 cm
- 30 cm "normalerweise"
- Normwert (Bezugssehweite)
- aB = -25 cm
-
Auflösung begrenzt durch Abstand der Zäpfchen
-

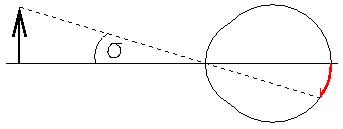

Prinzip optischer Instrumente:
-
Größe eines Bildes auf der Netzhaut proportional zum
Sehwinkel σ
- Instrument vergrößert Winkel auf
σ'
-
Vergrößerung Γ'
-

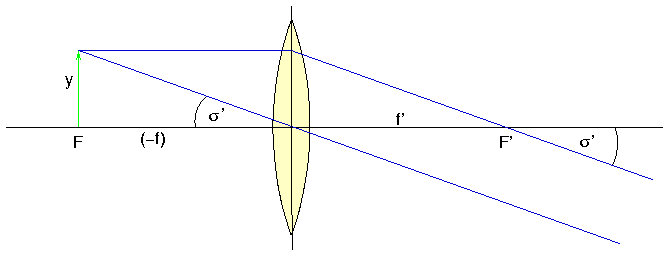

Lupe:
- Sammellinse kurzer Brennweite
- Vergrößerung hängt ab von der
Gegenstandsweite und dem Augenabstand
-
normale Verwendung:
- Objekt in der Brennebene
- Auge auf unendlich eingestellt
-
Sichtwinkel σ'
-
Vergleichswinkel σ bei Bezugssehweite
-
Vergrößerung somit
-
Mikroskop:
- Ziel: hohe Vergrößerung kleiner, naher
Objekte
-
Prinzip:
- Objektiv → vergrößertes
reelles Bild
-
Okular → Lupe zur Betrachtung des reellen Bildes
-
Simulation
-
Objekt dicht am Brennpunkt des Objektivs, daher
-
Vergrößerung des Mikroskops
-

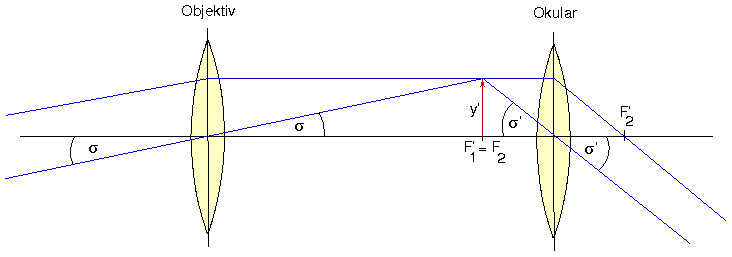

Keplersches Fernrohr:
- Ziel: Vergrößerung weit entfernter
Objekte
-
Prinzip:
- Objektiv → reelles Bild in seiner
Brennebene
-
Okular → Lupe zur Betrachtung des reellen Bildes
-
Simulation
- Brennpunkte von Objektiv und Okular fallen
zusammen
-
Vergrößerung des Keplerschen Fernrohrs
-

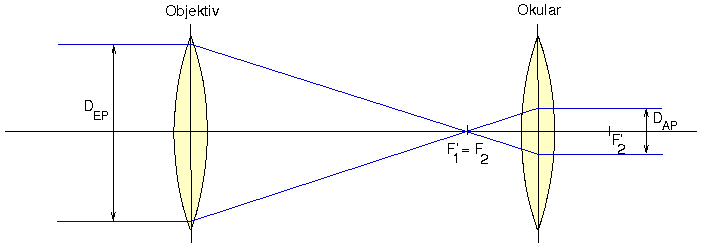

Verstärkung der Helligkeit:
- möglichst großer Durchmesser des
unverdeckten Objektivs (Eintrittspupille
DEP)
-
Abbildung auf Strahl geringeren Durchmessers DAP
(Austrittspupille)
-
Größe der Austrittspupille
-
einfallendes Licht verteilt sich auf kleinere Fläche
- → Helligkeit nimmt proportional zur
Fläche zu
- H = Γ'2 Hin
-
