Brechung
-
Lichtstrahl trifft auf anderes Medium:
-
Simulation:
- Grenzfläche eben
- ein Teil wird reflektiert
-
ein Teil dringt mit geänderter Richtung ein (Brechung)
-

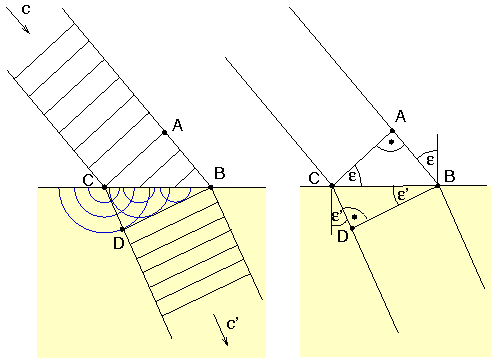

Erklärung mit Huygens-Prinzip:
- verschiedene Ausbreitungsgeschwindigkeiten c, c'
in beiden Medien
-
zeitliche Abfolge:
- Wellenfront kommt bei C an
- Elementarwellen breiten sich dort mit c'
aus
- Wellenfront kommt bei B an nach t = AB/c
- Kugelwelle von C inzwischen bei D mit CD =
c't
-
Vergleich der Dreiecke:
- sin ε = AB/CB = c t/CB
- sin ε' = CD/CB = c't/CB
-
Division ⇒ Brechungsgesetz
-
Brechungsindex
- n := cVakuum / c ≥ 1
-
damit Brechungsgesetz:
-
typische Werte von n
Material |
Brechungsindex |
Luft |
1.0003 |
Wasser |
1.333 |
Quarzglas |
1.459 |
Flintglas |
1.613 |
Diamant |
2.417 |
-
Übergang ins optisch dichtere Medium (n' > n):
- ε' < ε
-
Brechung zum Lot hin
-
Übergang ins optisch dünnere Medium (n' < n):
-
Simulation:
- ε' > ε
-
Brechung vom Lot weg
-
Grenzwinkel εg
- sin εg := n'/n < 1
- ε' = 90°
- gebrochener Strahl tangential
- ε > εg → Strahl
dringt nicht ein (Totalreflexion)
-
Anwendung beim Lichtwellenleiter
-
Lichtweg bei kontinuierlicher Änderung der Brechkraft:
- "ständig kleine Änderungen machen "
- Differentialgleichung
- Lichtstrahl ist gekrümmt
-
Simulation:
- Luftspiegelung, Fata Morgana
