Lösung von Aufgabe 4

• Alle Berechnungen können mit dem Matlab-Skript ex04.m ausgeführt werden.
  • Anfangsbeispiel:

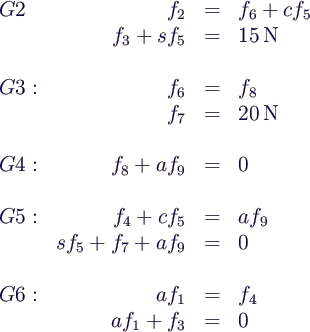

    • Die Gleichungen G2 bis G6 lassen sich in die Standardform
      • A x = b

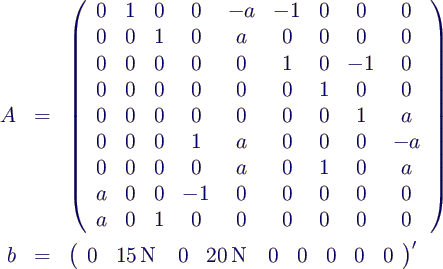

    • bringen mit
      •
    • Mit Matlab bestimmt man sofort die Lösung für die Balkenkräfte
      •
    • und die Konditionszahl
      • cond(A) = 6.8262
  • gestrecktes Beispiel:

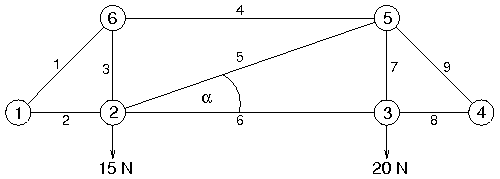

    • Mit dem Winkel α aus dem Bild
      •
    • und den Abkürzungen
      •
    • lauten die Gleichgewichtsbedingungen nun
      •
    • analog zu a. erhält man mit Matlab leicht die Balkenkräfte
      •
    • Die Konditionszahl hat sich trotz der stark gestreckten Geometrie kaum geändert
      • cond(A) = 8.2287
