Problemstellung

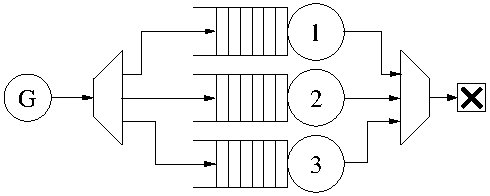

• Spezifikation eines Queueing-Systems:
  • Beispiel fifo3
    •
    • Generator erzeugt n_E = 13 Entities mit id's 1,2 .. n_E im Zeitabstand t_G = 1
    • ankommende Entity sucht sich die kürzeste Queue (incl. Serverbelegung)
    • bei mehreren kürzesten wird die mit der kleinsten Nummer gewählt
    • Server bearbeiten jeweils eine Entity mit fester Bedienzeit t_S = 4.5
    • fertige Entities verlassen das System
  • gewünschte Ergebnisse
    • id's der ausgehenden Entities über die Zeit des Verlassens
    • Länge der drei Queues über die Zeit
  • 2 verschiedene Implementationen (fifo3A, fifo3B)

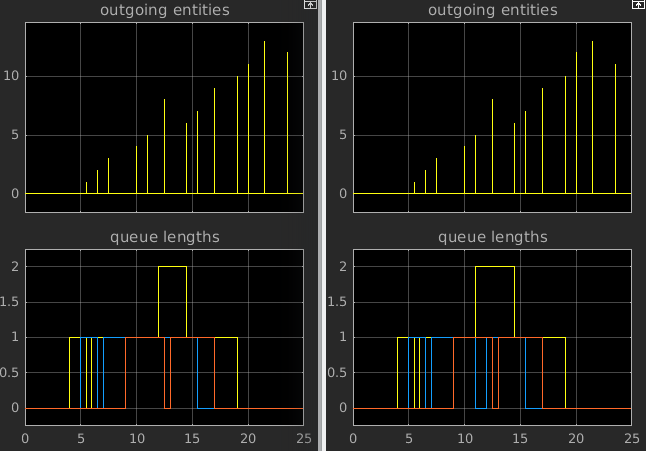

    • Ergebnisse
    •
    • welche sind richtig?
• Verhalten per Hand bestimmen:
  • wie gehabt mit Entitäten-Tabelle
    •
  • bei t = 10 gibt es zwei verschiedene Reihenfolgen
    • A: E4 verlässt Server / E6 rückt nach / E10 betritt Queue
    • B: E10 betritt Queue / E4 verlässt Server / E6 rückt nach
    • ergibt letzlich keinen Unterschied
  • bei t = 11 analog, aber diesmal mit Konsequenzen!

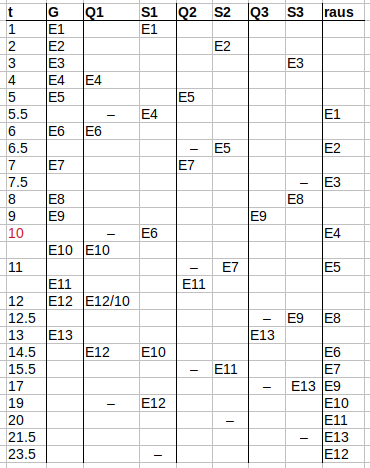

  • obiges Bild zeigt Version A = Ergebnis von fifo3A

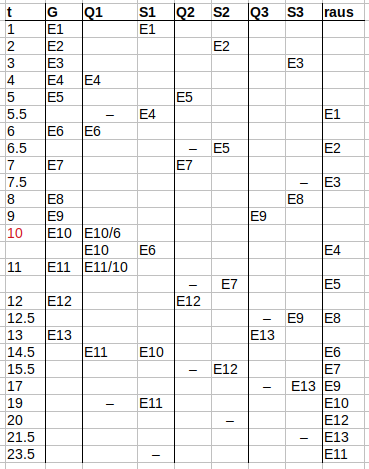

  • Version B
    •
  • was ist richtig?
• Spezifikation eines Systems:
  • oft sprachlich, nicht präzise genug
  • häufig Details/Spezialfälle nicht beachtet
  • besonders schwierig: gleichzeitige Events im Kontext vieler Komponenten
  • was passiert bei echter Gleichzeitigkeit (Mehr-Prozessor-CPU)?
• Formale Spezifikation mit PDEVS:
  • PDEVS = Parallel Discrete EVent System  [13], [L8, Kap.4]
  • wichtige Eigenschaften
    • exakt definiert
    • geeignet zur Beschreibung beliebiger diskreter Systeme
    • erlaubt mathematische Analyse von Modellen
  • beschreibt Komponenten und ihre Verknüpfungen
    • einzelne Komponente: Atomic PDEVS
    • System aus Komponenten: Coupled PDEVS
    • hierarchischer Aufbau wie üblich
  • Erweiterung von (Classical) DEVS
    • vereinfacht Beschreibung bei gleichzeitigen Events
    • erlaubt Parallelität der Ausführung
