Aufgabe 23

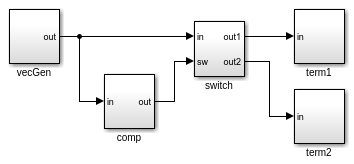

• Untersuchen Sie folgendes System:
  •
• Dabei sind die einzelnen Komponenten wie folgt definiert:
  • Vectorgenerator vectorgen
    • 1 Ausgang, keine Eingänge
    • zwei (gleich lange) Parametervektoren tVec, yVec
    • gibt zu den Zeiten tVec(i) jeweils den Wert yVec(i) aus
  • Vergleichsbaustein comparator
    • 1 Eingang, 1 Ausgang
    • gibt 1 am Ausgang aus, wenn Eingang ≥ 0, sonst 0
  • Umschalter switch
    • 2 Eingänge (in, sw), 2 Ausgänge (out1, out2)
    • gibt Eingangswert von in nach out1 bzw. out2 aus, wenn sw = 0 bzw. sw = 1
  • Terminator terminator1
    • wie bisher, aber mit zwei Zustandsgrößen val, ni
    • val speichert den einlaufenden Wert
    • ni speichert Anzahl der eingelaufenen Werte
    • hilfreich, um Ausgangswerte anzeigen zu können

• Erstellen Sie alle AtomicDEVS-Komponenten und testen Sie sie in möglichst einfachen Testprogrammen.
• Erstellen Sie das Gesamtmodell als CoupledDEVS-Modell und testen Sie es. Funktioniert es? Falls nein: Warum nicht?
• * Erstellen Sie eine neue Switch-Komponente, um das Problem aus b. zu umgehen und ein funktionierendes Gesamtmodell zu erhalten (vgl. [14]).
